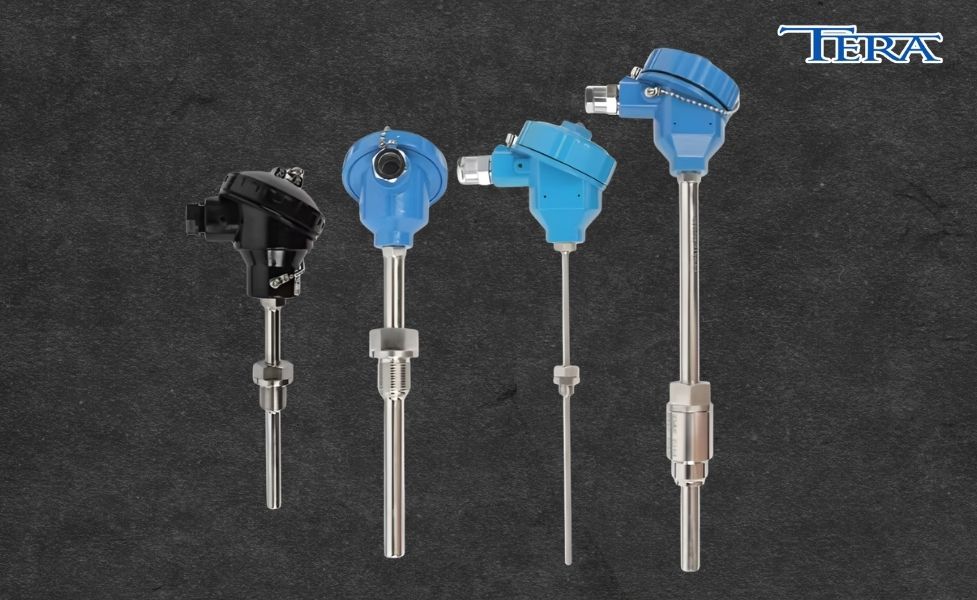

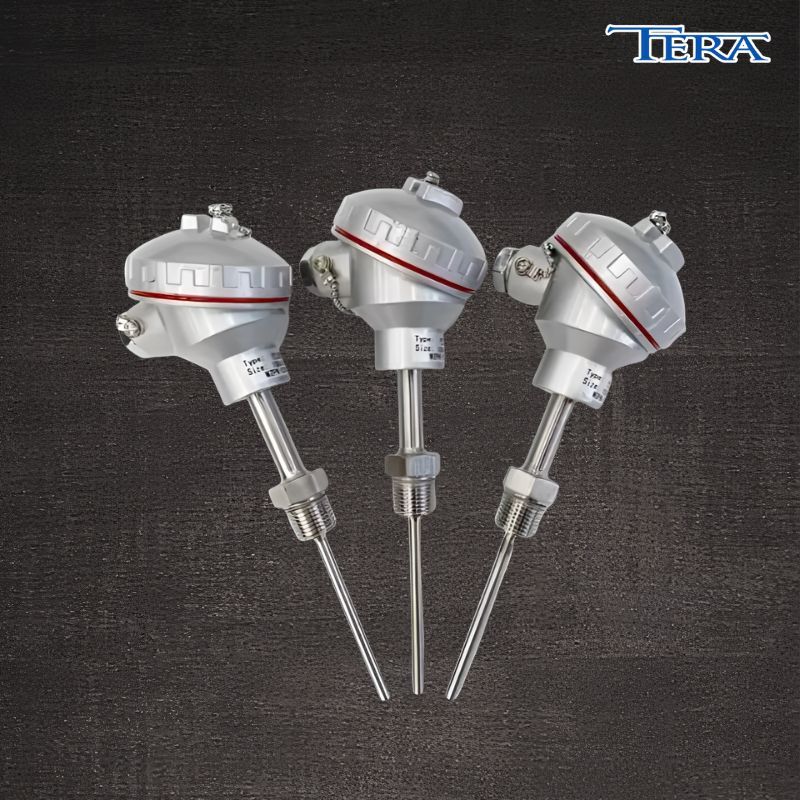

Cảm Biến Nhiệt Độ (Đầu Dò Nhiệt) Pt100

Trong các hệ thống tự động hóa và sản xuất công nghiệp, việc kiểm soát nhiệt độ chính xác là yếu tố quyết định đến chất lượng sản phẩm và an toàn hệ thống. Đầu dò nhiệt độ - cảm biến là thiết bị giúp giám sát và điều khiển nguồn nhiệt một cách tối ưu. Điện Trở Tera chúng tôi chuyên sẽ cung cấp dòng sản phẩm đầu dò nhiệt độ Pt100 củ hành đáp ứng tiêu chuẩn. Bài viết này sẽ cung cấp thông tin về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và ứng dụng thực tế của dòng cảm biến nhiệt độ công nghiệp hàng đầu hiện nay.

Đầu dò nhiệt độ là gì?

Nguyên lý hoạt động của cảm biến nhiệt độ Pt100

Cảm biến Pt100 hoạt động dựa trên nguyên lý RTD cảm biến nhiệt độ điện trở, vật liệu là Platinum (Bạch kim) quý hiếm có tính chất điện trở cực kỳ ổn định. Chỉ số 100 nghĩa là tại dải nhiệt độ 0°C, giá trị điện trở của cảm biến đo được chính xác là 100 Ohm. Cơ chế vận hành là khi nhiệt độ môi trường cần đo thay đổi (tăng hoặc giảm), giá trị điện trở của lõi Platinum sẽ thay đổi theo một tỷ lệ tuyến tính tương ứng. Thiết bị điều khiển (PLC, đồng hồ nhiệt) sẽ đo giá trị điện trở này và quy đổi ngược lại thành hiển thị nhiệt độ chính xác bằng độ C (°C).

So sánh nhanh với Thermocouple Type K (Can nhiệt loại K)

Sự khác nhau giữa đầu dò nhiệt độ cảm biến Pt100 và can nhiệt Type K.

• Pt100 (RTD): Đo bằng sự thay đổi điện trở. Độ chính xác cực cao, độ ổn định tuyệt vời, chuyên dùng cho dải nhiệt trung bình và thấp (từ -50°C đến 500°C).

• Type K (Thermocouple): Đo bằng sự thay đổi điện áp (hiệu ứng nhiệt điện). Chịu được nhiệt độ rất cao (lên đến 1200°C) nhưng sai số sẽ lớn hơn Pt100.

Ưu điểm nổi bật của đầu dò nhiệt độ Điện Trở Tera

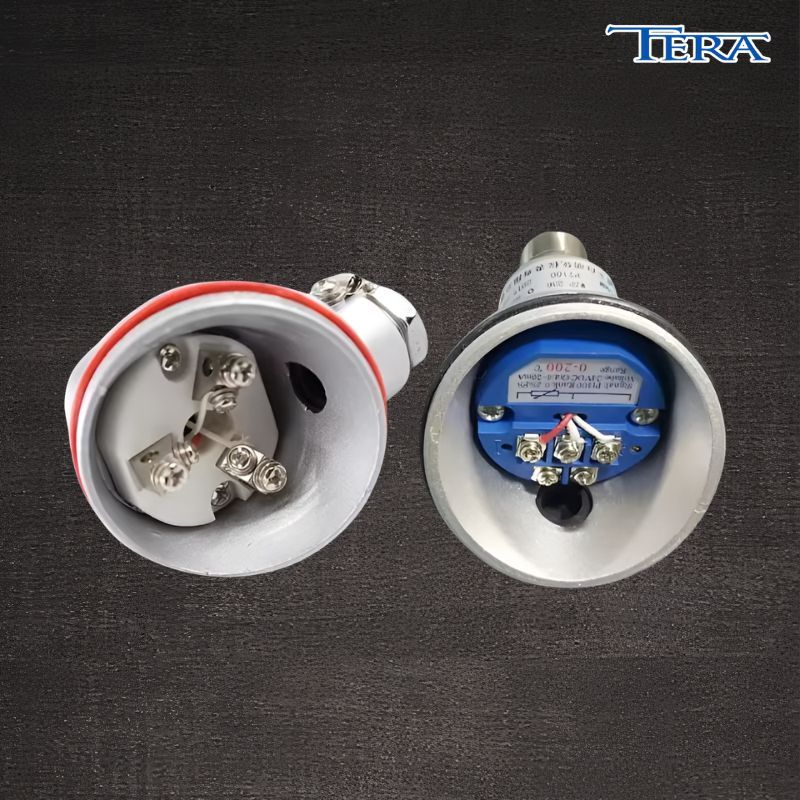

Sản phẩm cảm biến nhiệt độ công nghiệp tại Điện Trở Tera sở hữu nhiều ưu điểm vượt trội như: Độ chính xác đạt tiêu chuẩn với sai số cực nhỏ, đảm bảo hệ thống vận hành trơn tru, không lo lỗi nhiệt làm hỏng mẻ hàng. Độ ổn định dài hạn với lõi Platinum cao cấp không bị hao mòn hay biến tính theo thời gian, giữ nguyên độ nhạy sau nhiều năm sử dụng. Thiết kế củ hành tối ưu chuẩn kháng nước và bụi bẩn, bảo vệ an toàn cho các đầu mối nối dây khỏi hiện tượng chập cháy, oxy hóa. Vỏ bảo vệ Inox 304/316 cao cấp chịu lực tốt, chống ăn mòn, chịu được áp suất cao trong các đường ống lưu chất. Tùy biến linh hoạt và hỗ trợ cấu trúc 2 dây, 3 dây, hoặc 4 dây (Khuyên dùng loại 3 dây để bù điện trở dây dẫn, cho kết quả chính xác nhất). Kết nối linh hoạt và dễ dàng tích hợp với các loại bộ chuyển đổi tín hiệu (Transmitter 4-20mA), PLC Siemens, Mitsubishi, Omron, hay các dòng đồng hồ nhiệt độ thông dụng.

Bảng thông số điện trở của cảm biến nhiệt độ Pt100

Ứng dụng thực tế của cảm biến nhiệt độ Pt100

Nhờ độ bền và tính chính xác cao, cảm biến nhiệt độ Pt100 được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp:

• Hệ thống lò hơi, nồi hơi: Giám sát nhiệt độ nước và hơi nước bão hòa áp suất cao để tránh nguy cơ cháy nổ.

• Ngành nhựa và cao su: Lắp đặt trên các dòng máy đùn nhựa, máy ép phun nhựa để kiểm soát nhiệt độ nóng chảy của hạt nhựa.

• Ngành thực phẩm và dược phẩm: Ứng dụng trong các bồn chứa sữa, hệ thống tiệt trùng, tủ sấy thuốc yêu cầu vỏ đầu dò nhiệt độ inox 316 đạt chuẩn vệ sinh an toàn.

• Hệ thống HVAC và chế biến thủy hải sản: Đo nhiệt độ phòng lạnh, kho đông, hệ thống điều hòa không khí trung tâm Chiller.

• Xử lý hóa chất, môi trường: Đo nhiệt độ các bể mạ, bể chứa hóa chất, hệ thống xử lý nước thải công nghiệp.

Hướng dẫn lắp đặt và sử dụng đầu dò nhiệt nhiệt độ

Để đảm bảo tuổi thọ cho thiết bị và độ chính xác khi đo lường, bạn cần lưu ý các nguyên tắc lắp đặt sau:

1. Chọn đúng sơ đồ dây: Dòng Pt100 3 dây có 2 dây cùng màu (thường là đỏ hoặc trắng) và 1 dây khác màu. Cần đấu nối đúng các chân trên bộ điều khiển theo tài liệu kỹ thuật đi kèm.

2. Độ sâu ngập của đầu dò nhiệt độ cảm biến: Chiều dài phần inox chìm trong môi trường cần đo tối thiểu phải gấp 10-15 lần đường kính thân đầu dò để tránh sai số do truyền nhiệt ra vỏ ngoài.

3. Vị trí lắp đặt: Tránh lắp cảm biến ngay sát các nguồn nhiễu điện từ mạnh như biến tần, motor công suất lớn. Nên đi dây tín hiệu cảm biến trong ống chống nhiễu riêng biệt.

4. Bảo dưỡng định kỳ: Lau chùi phần ống bọc inox nếu môi trường đo có độ bám cặn cao (như keo, nhựa, nước vôi) để không làm giảm độ nhạy nhiệt của cảm biến.

Bảng so sánh Pt100 với Type K
