Cách đo kích thước điện trở 1 đầu trước khi đặt thay

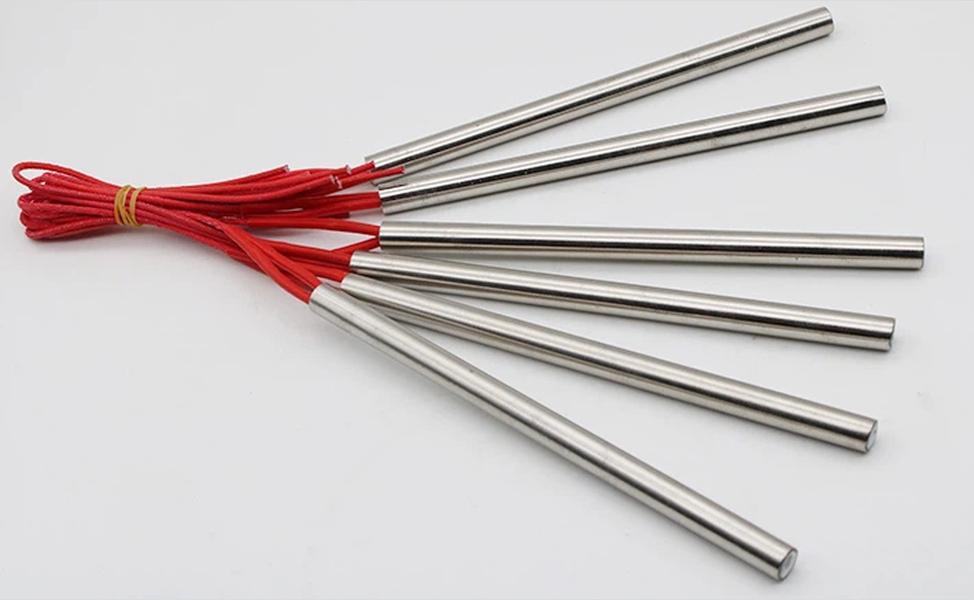

Khi cần thay điện trở 1 đầu, còn gọi là điện trở cartridge, chỉ ghi “dài khoảng 10 cm” thường chưa đủ để xác định đúng mẫu. Đường kính thân, chiều dài phần lắp, chiều dài dây và kiểu đầu dây đều có thể ảnh hưởng đến việc lắp đặt và lựa chọn sản phẩm thay thế.

Bài viết này hướng dẫn cách đo và ghi lại kích thước điện trở 1 đầu từ linh kiện thực tế, giúp thông tin gửi cho nhà cung cấp rõ ràng hơn trước khi đặt thay. Nếu cần kiểm tra trị số điện trở bằng đồng hồ đo Ω, đó là một quy trình chẩn đoán điện khác và nên được thực hiện bởi người có chuyên môn.

Trước khi đo điện trở 1 đầu

Ngắt và cô lập nguồn điện cùng các nguồn năng lượng liên quan theo quy trình an toàn tại cơ sở. Chờ linh kiện nguội hoàn toàn; người có chuyên môn cần xác nhận thiết bị đã ở trạng thái an toàn trước khi tháo hoặc đo. Không đo khi điện trở còn nóng hoặc đang cấp điện.

Chuẩn bị thước cặp phù hợp, thước đo, điện thoại chụp ảnh và giấy ghi chú. Nếu thân cũ bị cong, móp hoặc cháy xém, chụp lại tình trạng đó và ghi rõ kích thước đo được có thể không còn là kích thước ban đầu.

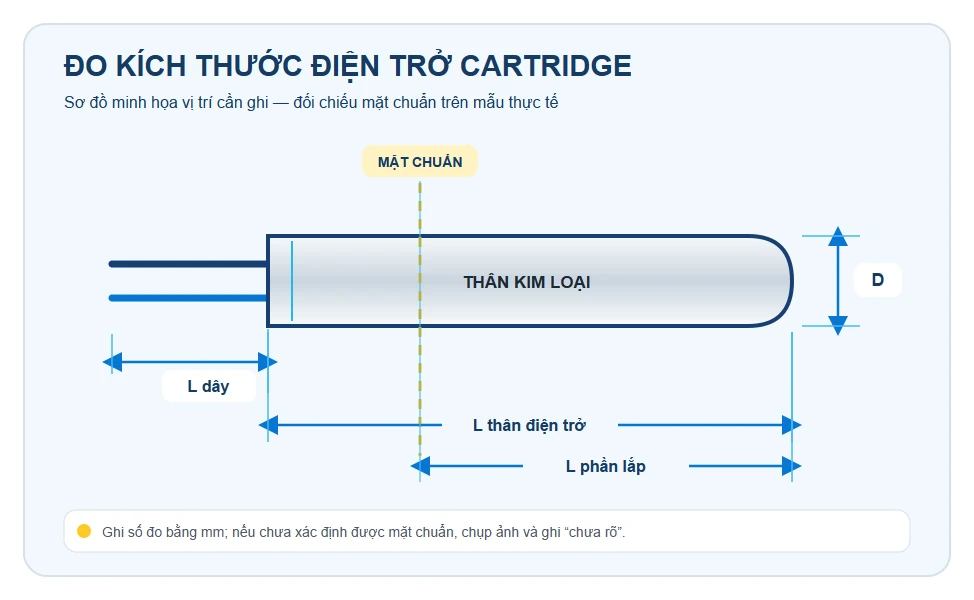

Cách đo kích thước điện trở 1 đầu

1. Đo đường kính thân điện trở (D)

Đo đường kính phần thân kim loại hình trụ, ở đoạn còn nguyên vẹn. Nếu có thước cặp, đặt nhẹ hai mỏ đo vuông góc với trục thân; tránh kẹp lên lớp bám bẩn, ba via hoặc phần bị biến dạng. Ghi đơn vị mm và ghi số đo thực tế.

Không tự làm tròn số đo thành kích thước danh nghĩa và không suy ra đường kính lỗ lắp từ thân điện trở đã hư hỏng. Kích thước lắp ghép và độ hở phù hợp cần đối chiếu bản vẽ hoặc xác nhận kỹ thuật của đúng mẫu.

2. Đo chiều dài thân và chiều dài phần lắp

Đo chiều dài thân kim loại từ mặt chuẩn ở đầu có dây đến đầu chóp. Ghi riêng chiều dài phần thân và chiều dài thực sự đi vào lỗ lắp, nếu xác định được vai chặn hoặc mặt chuẩn trên cụm máy. Đừng gộp các số đo này thành một con số “chiều dài” duy nhất.

Nếu không rõ điểm bắt đầu của phần lắp, chụp ảnh linh kiện đặt cạnh thước và ảnh vị trí lắp trên máy. Đánh dấu mặt chuẩn dự kiến để Tera hoặc kỹ thuật viên kiểm tra lại trước khi chốt.

3. Đo chiều dài dây ra

Đo từ vị trí dây thoát khỏi đầu điện trở đến đầu dây hoặc đầu nối. Ghi từng dây nếu chiều dài khác nhau. Kèm ảnh kiểu đầu nối, ống bảo vệ, đầu cos hoặc cấu hình dây đặc biệt nếu có; không cắt hay tháo đầu nối để đo.

4. Ghi hướng dây và đặc điểm đầu điện trở

Ghi dây đi thẳng, bẻ góc hay có đầu nối; chụp rõ mặt đầu có dây. Nếu linh kiện có vai, bích, rãnh hoặc đặc điểm định vị, chụp cận cảnh và ghi kích thước riêng khi có thể đo an toàn.

Chụp ảnh điện trở 1 đầu như thế nào để dễ xác nhận?

Gửi tối thiểu ba ảnh rõ nét:

1. Toàn bộ điện trở cạnh thước, nhìn từ bên hông.
2. Đầu có dây và kiểu dây/đầu nối.
3. Lỗ hoặc cụm lắp trên máy, chụp sau khi đã cô lập năng lượng và bảo đảm an toàn.

Đặt thước cùng mặt phẳng với linh kiện để ảnh không làm sai lệch cảm nhận kích thước. Chụp thêm nhãn máy hoặc mã linh kiện nếu còn đọc được. Không dùng ảnh làm căn cứ duy nhất để chốt dung sai.

Mẫu thông tin gửi khi yêu cầu thay điện trở 1 đầu

Bạn có thể sao chép mẫu sau và điền thông tin đã đo:

Nếu thiếu nhãn hoặc không xác định được một kích thước, ghi “chưa rõ” thay vì ước lượng.

Kích thước đo được chưa đủ để chốt cấu hình

Hai điện trở có kích thước bên ngoài gần giống nhau vẫn có thể khác điện áp, công suất, vùng phát nhiệt, dây ra hoặc cấu tạo. Vì vậy hãy gửi cả thông tin trên nhãn và điều kiện làm việc nếu có. Việc chọn độ hở giữa thân điện trở và lỗ lắp, vùng gia nhiệt, công suất phù hợp cần dựa trên tài liệu của mẫu và yêu cầu ứng dụng; không nên lấy một trị số chung trên mạng để gia công lỗ.

Để đối chiếu chủng loại, xem danh mục điển trở 1 đầu/catridge của Điện trở Tera. Trước khi đặt, hãy gửi số đo, ảnh và mã máy để được xác nhận cấu hình. Thông số cụ thể của sản phẩm cần được Điện trở Tera xác nhận theo mẫu thực tế.

Kết luận

Qua bài viết “Cách đo kích thước điện trở 1 đầu trước khi đặt thay”, bạn đã có thể xác định và ghi lại các thông tin quan trọng như đường kính thân, chiều dài thân, chiều dài phần lắp và chiều dài dây. Khi gửi yêu cầu thay thế, nên kèm theo hình ảnh thực tế, thông tin trên nhãn và mã máy nếu có để việc đối chiếu được chính xác hơn.

Nếu chưa xác định rõ điểm chuẩn đo hoặc một phần cấu hình của điện trở 1 đầu, hãy ghi rõ thông tin còn thiếu thay vì tự ước lượng. Liên hệ Điện trở Tera để gửi ảnh và thông tin linh kiện cần thay, giúp kiểm tra và xác nhận cấu hình trước khi đặt hàng.
