Tủ sấy công nghiệp nóng không đều: cần kiểm tra gì trước khi thay điện trở?

Cùng một mẻ sấy nhưng có khay khô nhanh, khay vẫn ẩm hoặc nhiệt độ giữa các vùng trong tủ chênh lệch rõ rệt? Điện trở sấy khô là một trong những bộ phận cần xem xét, nhưng chưa thể kết luận phải thay thanh nhiệt chỉ dựa vào chất lượng thành phẩm.

Luồng gió, vị trí đầu dò, cách xếp tải và bộ điều khiển cũng có thể khiến nhiệt độ thực tế khác với nhiệt độ hiển thị. Cùng Điện Trở Tera tìm hiểu những thông tin cần ghi nhận và các bộ phận cần kiểm tra trước khi xác định nguyên nhân khiến tủ sấy nóng không đều.

Những thông tin cần ghi nhận khi tủ sấy nóng không đều

Trước khi kiểm tra linh kiện, hãy ghi những thông tin có thể quan sát an toàn:

• Diễn biến nhiệt: nhiệt độ cài đặt, nhiệt độ hiển thị, thời gian đạt mức cài đặt và thời điểm bắt đầu chênh lệch. Nếu đo ở nhiều vị trí, ghi rõ vị trí, thời điểm và dụng cụ đo; chỉ so sánh các số đo cùng điều kiện.
• Điều kiện mẻ sấy: loại vật liệu, lượng tải, vị trí khay và cách xếp sản phẩm. Nếu tủ ổn khi ít tải nhưng không đều lúc xếp kín, đường đi của khí nóng là một điểm cần xem xét.
• Tình trạng vận hành: quạt có hoạt động như thường lệ không, cửa và gioăng có kín không, hệ thống có báo lỗi hay ngắt bảo vệ không.

Những ghi nhận này giúp kỹ thuật viên chọn bước kiểm tra phù hợp; riêng chúng chưa chứng minh một linh kiện đã hỏng.

3 nhóm nguyên nhân khiến tủ sấy nóng không đều

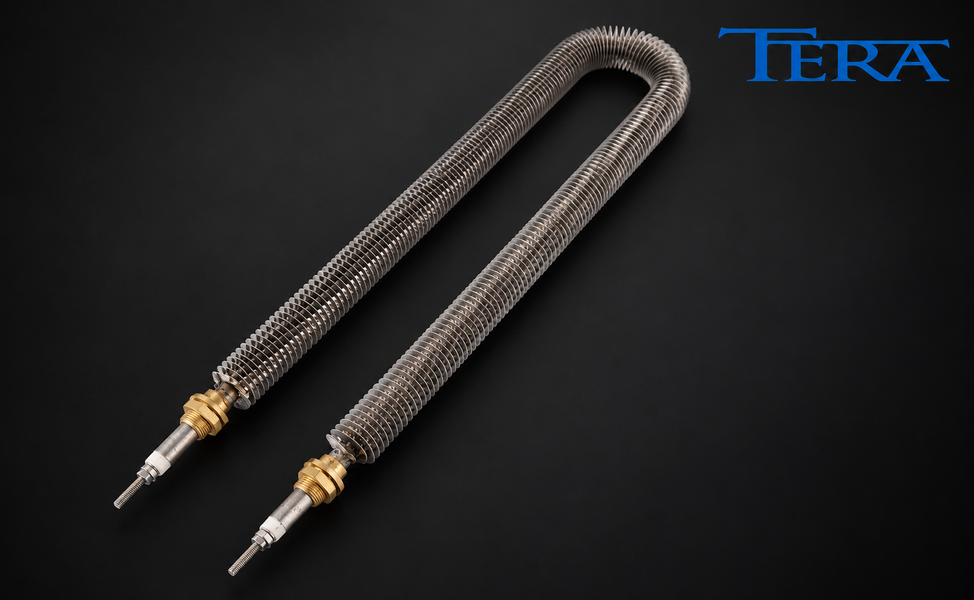

Điện trở sấy khô và nguồn cấp điện

Một vùng gia nhiệt không hoạt động hoặc nhận nguồn không đúng thiết kế có thể làm công suất nhiệt thực tế giảm. Kỹ thuật viên cần đối chiếu sơ đồ điện, nhãn linh kiện, trạng thái cấp nguồn và các giá trị đo bằng thiết bị phù hợp. Không cấp thử điện trực tiếp, tháo dây hoặc đổi điện trở chỉ dựa trên hình dáng bên ngoài. Hướng dẫn của Watlow dành cho bộ gia nhiệt ống gió cũng liệt kê nguồn cấp, dây nối, phần tử gia nhiệt và tổn thất nhiệt trong các nhóm cần kiểm tra khi khí không đạt nhiệt độ mong muốn.

Quạt đối lưu và lưu thông khí nóng

Trong tủ sấy dùng đối lưu, luồng khí mang nhiệt đến các vị trí trong buồng. Quạt hoạt động khác thường, đường gió bị cản hoặc khay xếp chắn dòng khí có thể tạo vùng nhận nhiệt khác nhau. Vì lưu lượng khí còn ảnh hưởng đến khả năng mang nhiệt ra khỏi phần tử gia nhiệt, cần kiểm tra hệ thống quạt theo tài liệu của chính tủ trước khi tăng công suất hoặc thay thanh nhiệt.

Đầu dò nhiệt độ và bộ điều khiển

Nhiệt độ hiển thị là nhiệt độ tại vị trí cảm biến, theo cách bộ điều khiển đọc tín hiệu. Nếu vị trí đó không đại diện cho vùng cần kiểm soát, giá trị trên màn hình có thể khác tình trạng của sản phẩm ở nơi khác. Loại cảm biến, cấu hình ngõ vào và dây tín hiệu cũng cần được đối chiếu khi số đo có dấu hiệu bất thường. Với các lò và buồng sấy, tài liệu OMEGA nêu rằng vị trí cảm biến phụ thuộc cấu tạo thiết bị, cách nạp tải và môi trường vận hành; không có một vị trí đúng cho mọi hệ thống.

Cần chuẩn bị thông tin gì khi thay điện trở sấy khô?

Nếu kỹ thuật viên xác định điện trở cần thay, hãy chuẩn bị:

• Ảnh tổng thể tủ, ảnh vị trí lắp và ảnh rõ nhãn hoặc bản vẽ của thanh nhiệt.
• Điện áp, công suất, số lượng thanh trong bộ, kích thước và kiểu đầu nối theo hồ sơ thiết bị.
• Điều kiện làm việc và các thông số chưa xác minh nếu nhãn đã mờ; không ước đoán phần còn thiếu.

Mẫu thay thế cụ thể vẫn cần đối chiếu thông số và vị trí lắp. Bài mua điện trở thay thế cần gửi thông tin nào có checklist chi tiết cho bước này.

Lưu ý an toàn khi kiểm ta tủ sấy công nghiệp

Nếu tủ có mùi khét, dây hoặc đầu nối đổi màu, vỏ bất thường, hoặc bảo vệ nhiệt liên tục tác động, hãy dừng vận hành theo quy trình tại xưởng và để người có chuyên môn kiểm tra. Việc đo điện, tháo tủ hoặc làm việc gần thanh nhiệt còn nóng phải tuân theo tài liệu máy và quy trình cách ly nguồn của đơn vị vận hành. Bài viết không thay thế hướng dẫn bảo trì của nhà sản xuất tủ.

Kết luận

Khi tủ sấy nóng không đều, trước hết cần mô tả rõ chênh lệch xảy ra ở đâu và trong điều kiện tải nào. Kỹ thuật viên sau đó mới đối chiếu điện trở, nguồn cấp, luồng gió và hệ đo nhiệt để xác định cách xử lý. Nếu cần đối chiếu thanh nhiệt thay thế, bạn có thể liên hệ Tera kèm ảnh và thông số đã xác minh.
