Cấu Tạo Điện Trở Vòng Nhiệt Đồng 300W – Thông Số Kỹ Thuật & Nguyên Lý Hoạt Động

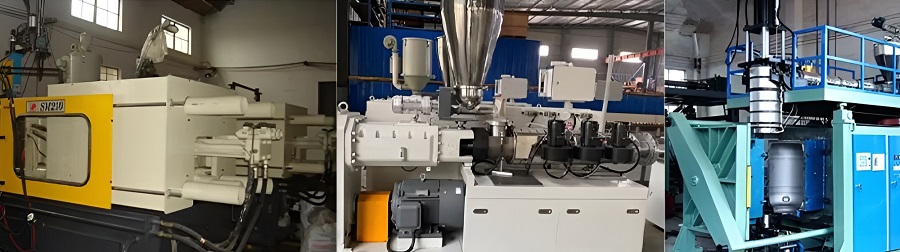

Trong ngành công nghiệp chế biến nhựa, đóng gói bao bì và gia nhiệt khuôn đúc, điện trở vòng nhiệt đóng vai trò là trái tim của hệ thống máy móc. Trong số các dòng sản phẩm hiện nay, điện trở vòng nhiệt đồng 300W là model được ứng dụng cực kỳ phổ biến nhờ khả năng truyền nhiệt vượt trội, độ bền cao và công suất tối ưu cho các thiết bị cỡ vừa và nhỏ. Bài viết này Điện Trở Tera sẽ cung cấp cho người đọc thông tin về điện trở vòng nhiệt cao cấp này.
Cấu tạo chi tiết điện trở vòng nhiệt đồng 300W
Hiện nay trên thị trường, dựa vào vật liệu cấu tạo, người ta phân loại điện trở vòng nhiệt thành các dòng chính:
-
Điện trở vòng nhiệt mica: Trọng lượng nhẹ, giá thành rẻ, độ dày mỏng nhưng chịu nhiệt độ trung bình.
-
Điện trở vòng nhiệt sứ (gốm): Chịu được nhiệt độ rất cao, cách điện tuyệt vời nhưng tản nhiệt chậm hơn đồng.
-
Điện trở vòng nhiệt inox: Thẩm mỹ cao, chống ăn mòn tốt.
-
Điện trở vòng nhiệt đồng: Dòng sản phẩm cao cấp nhất về khả năng dẫn nhiệt, gia nhiệt siêu tốc và độ phân bổ nhiệt đồng đều.
Để đạt được công suất 300W ổn định trong một kích thước nhỏ gọn, cấu tạo của dòng sản phẩm này đòi hỏi sự chính xác tuyệt đối trong việc lựa chọn vật liệu và cơ khí chế tạo.
Các bộ phận chính của điện trở vòng nhiệt đồng 300W

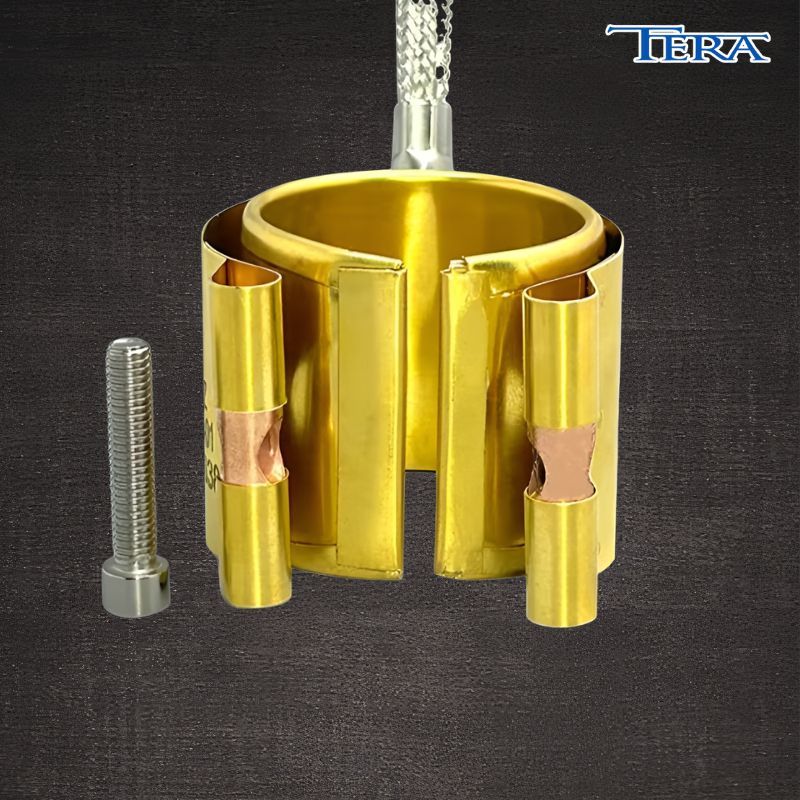

Cấu trúc lõi và vỏ của một vòng điện trở vòng nhiệt đồng 300W bao gồm 5 thành phần bọc khít nhau:
-
Lõi điện trở thường sử dụng hợp kim Nikkel-Chromium (Ni-Cr) cao cấp (ví dụ: Ni80Cr20). Loại dây này có điện trở suất cao, khả năng chống oxy hóa mạnh ở nhiệt độ cao, giúp chuyển hóa 99% điện năng thành nhiệt năng mà không bị giòn gãy.
-
Lớp cách điện: Bao bọc xung quanh dây đốt là lớp Mica chịu nhiệt lớp phớt hoặc bột oxit magiê (MgO) được nén mỏng với áp lực cao. Lớp này có nhiệm vụ cách ly hoàn toàn dòng điện từ dây đốt ra lớp vỏ đồng bên ngoài nhưng vẫn phải đảm bảo tính dẫn nhiệt cực tốt.
-

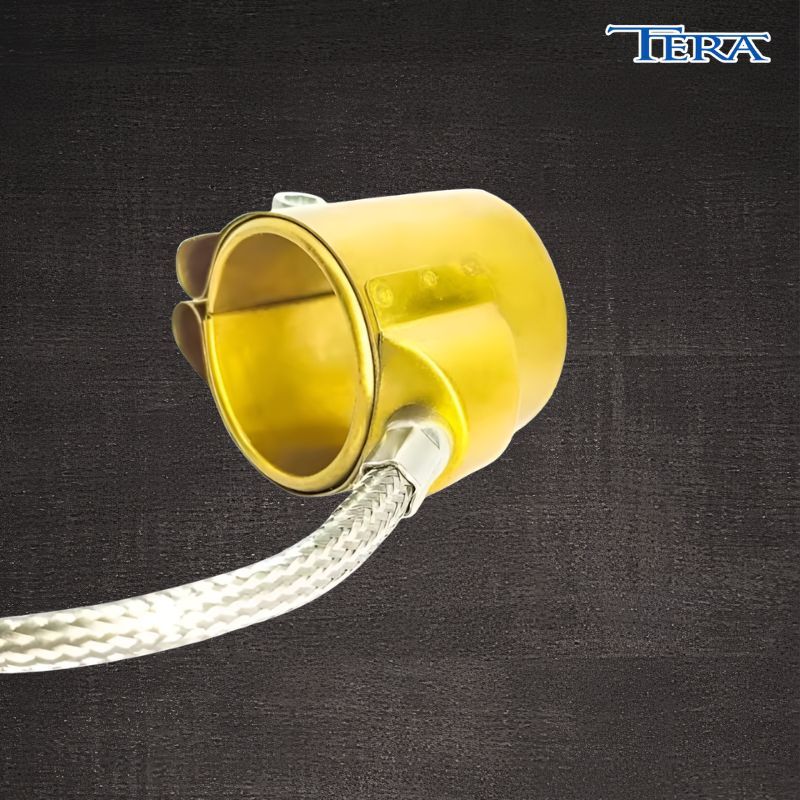

Vỏ ngoài bằng đồng tinh khiết: Lớp vỏ bảo vệ và truyền nhiệt ngoài cùng làm bằng đồng đỏ hoặc đồng vàng chất lượng cao, được cán định hình chính xác theo cung tròn. Vỏ đồng giúp bảo vệ kết cấu bên trong khỏi các tác động cơ học ngoại lực và hóa chất sinh ra trong quá trình sản xuất.
-

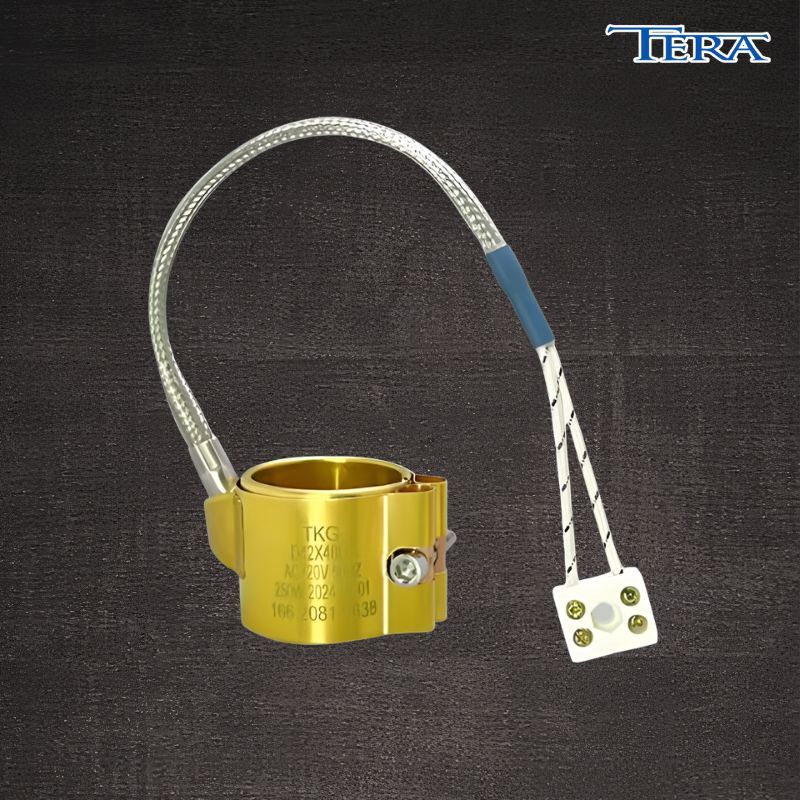

Đầu nối nguồn (Terminal): Là nơi đấu nối nguồn điện 220V vào vòng nhiệt. Tùy thuộc vào không gian máy, đầu nối có thể thiết kế dạng ốc vít bắt dây, phích cắm công nghiệp chịu nhiệt hoặc dây dẫn nguồn bọc sợi thủy tinh cách nhiệt.
-

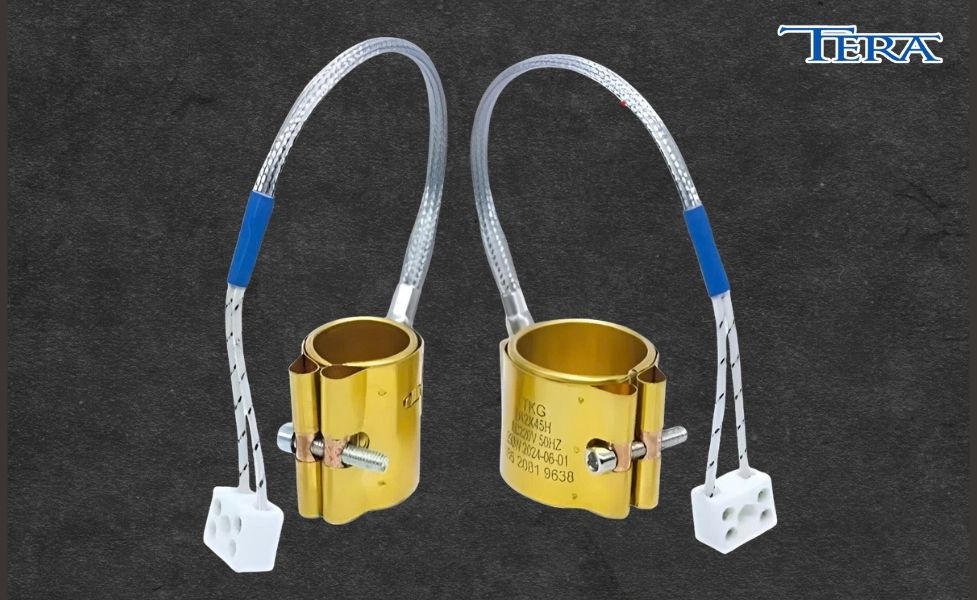

Đai siết và tai hồng: Hệ thống bu-lông và đai khóa bằng inox/thép chịu lực giúp siết chặt vòng nhiệt ôm khít vào thân ống, triệt tiêu khe hở không khí để tối ưu hóa quá trình truyền nhiệt bằng hình thức dẫn nhiệt trực tiếp.
Thông số kỹ thuật điện trở vòng nhiệt đồng 300W
| Thông số kỹ thuật | Giá trị chi tiết |
| Tên sản phẩm | Điện trở vòng nhiệt đồng 300W / Vòng ốp nhiệt đồng |
| Công suất định mức | 300W |
| Điện áp hoạt động | 220V AC (Có thể tùy chỉnh 110V hoặc 380V theo yêu cầu) |
| Vật liệu vỏ | Đồng đỏ / Đồng vàng nguyên chất |
| Vật liệu lõi dây | Hợp kim Ni80Cr20 |
| Nhiệt độ làm việc tối đa | 350 độ C - 400 độ C |
| Điện trở cách điện | Từ 100 Mega Ôm |
| Thời gian tăng nhiệt | 5 phút để đạt được 200 độ C |
| Kiểu đầu đấu nối | Hộp điện ra dây bọc cốt, Phích cắm sứ, hoặc Bulong 4 ly |
| Tuổi thọ trung bình | 8.000 đến 12.000 giờ vận hành |
Nguyên lý hoạt động của điện trở vòng nhiệt đồng 300W
-
Giai đoạn tiếp nhận điện năng: Khi cấp nguồn điện xoay chiều vào hai đầu terminal, dòng điện sẽ chạy qua sợi dây hợp kim Nikkel-Chromium nằm bên trong lõi.
-
Giai đoạn chuyển hóa: Do dây Ni-Cr có điện trở suất lớn, nó sẽ cản trở dòng điện mạnh mẽ, khiến các electron va chạm liên tục và sinh ra nhiệt lượng lớn theo công thức hóa học/vật lý
-
Giai đoạn truyền nhiệt: Nhiệt lượng sinh ra từ dây đốt nhanh chóng xuyên qua lớp cách điện mỏng MgO/Mica và truyền thẳng ra lớp vỏ đồng. Nhờ đặc tính tản nhiệt cực nhanh của đồng, nhiệt lượng được phân tán đều 360 độ xung quanh vòng và truyền trực tiếp vào bề mặt kim loại của máy móc thông qua cơ chế dẫn nhiệt tiếp xúc.
Ưu điểm nổi bật của điện trở vòng nhiệt đồng 300W
-
Tốc độ gia nhiệt siêu tốc: Nhờ độ dẫn nhiệt của vỏ đồng tuyệt vời, thiết bị giúp máy móc đạt đến nhiệt độ cài đặt nhanh hơn từ 20-30% so với vòng nhiệt làm bằng inox thông thường.
-
Phân bổ nhiệt độ đồng đều: Đồng giúp loại bỏ hoàn toàn các điểm nóng cục bộ, bảo vệ nguyên liệu bên trong ống (như hạt nhựa) không bị cháy, biến tính hay vàng ố do nhiệt độ không đều.
-
Tiết kiệm điện năng vượt trội: Thời gian gia nhiệt ngắn đồng nghĩa với việc giảm thời gian chạy không tải của máy, tối ưu hóa lượng điện tiêu thụ cho nhà xưởng.
-
Độ bền bỉ lý tưởng: Khả năng chống oxy hóa trong môi trường nhiệt độ cao cực tốt, vỏ đồng không bị bong tróc hay giòn gãy sau thời gian dài sử dụng liên tục.
Hướng dẫn lắp đặt và sử dụng điện trở vòng nhiệt đồng 300W
Các bước lắp đặt chuẩn kỹ thuật
-
Vệ sinh bề mặt: Lau sạch bụi bẩn, rỉ sét hoặc lớp nhựa bám dính trên bề mặt ống xi-lanh nơi định lắp vòng nhiệt. Bề mặt càng nhẵn, độ tiếp xúc càng cao, truyền nhiệt càng tốt.
-
Ốp vòng nhiệt: Mở rộng vòng nhiệt đồng vừa đủ, ôm khít vào thân ống.
-
Siết chặt bu-lông: Tiến hành siết đều các ốc vít trên tai hồng/đai khóa. Lưu ý: Phải siết thật chặt để không tạo ra bất kỳ khoảng trống không khí nào giữa vỏ đồng và thân ống. Khoảng trống khí sẽ gây tích nhiệt tại vỏ, làm cháy điện trở vòng nhiệt chỉ sau vài giờ hoạt động.
-
Đấu nối điện: Kết nối dây nguồn vào terminal. Đảm bảo các đầu cos được bấm chắc chắn, quấn băng dính cách điện chịu nhiệt (băng dính vải thủy tinh) nếu cần.
Lưu ý quan trọng khi sử dụng và bảo dưỡng
-
Không được cấp điện cho vòng nhiệt hoạt động ngoài không khí (chạy không tải không ốp vào ống) vì thiết bị sẽ bị quá nhiệt dẫn đến cháy lõi ngay lập tức.
-
Sử dụng kèm với đồng hồ điều khiển nhiệt độ và can nhiệt (cảm biến nhiệt độ PT100, loại K) để kiểm soát nhiệt độ tự động, tránh hiện tượng om nhiệt vượt ngưỡng $400^\circ\text{C}$.
-
Định kỳ kiểm tra và siết lại ốc đai khóa vì sau một thời gian giãn nở vì nhiệt, vòng nhiệt có thể bị lỏng ra.
Điện trở vòng nhiệt đồng 300W là giải pháp gia nhiệt hoàn hảo cho các hệ thống máy móc công nghiệp yêu cầu tốc độ sinh nhiệt nhanh, phân phối nhiệt đều và tiết kiệm điện năng. Việc hiểu rõ cấu tạo và lắp đặt đúng kỹ thuật sẽ giúp bạn tối ưu hóa hiệu suất vận hành của máy móc và kéo dài tuổi thọ cho linh kiện.
Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu, nhận báo giá chi tiết hoặc đặt mua điện trở vòng nhiệt chất lượng cao, vui lòng liên hệ trực tiếp với Điện Trở Tera qua hotline hoặc để lại thông tin tại Website chúng tôi luôn sẵn sàng hỗ trợ bạn!
